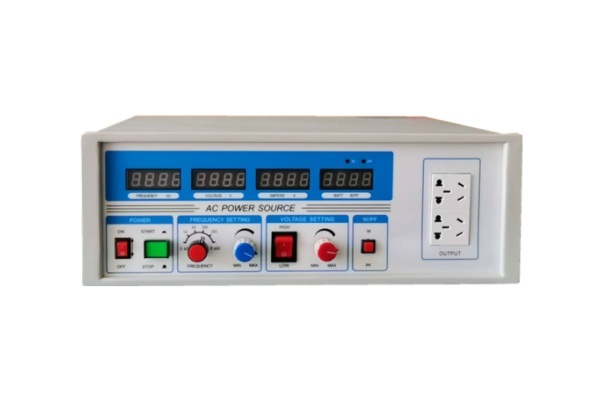

单相变频电源
单相变频电源
- 产品详情
- 产品参数
产品简介
由于在进口设备中试验和供电时，经常用到60Hz或其它频率的特殊电源，变频电源,是将市电通过功 率变换电路转变为所需电压和频率的一种电源，可以模拟世界各地不同电压及频率的输出特性；给各企 事业单位在设计开发、产品测试、检验等应用中提供纯净可靠的、低谐波失真、高稳定的电力输出；以及给进口设备、生产线供电等应用场合。
产品特点
1.可靠性高，稳定性好:采用正弦脉宽调制SPWM设计、逆变核心采用原装进口日本三菱或德国英飞凌IGBT逆变模块及驱动电路，性能稳定可靠，使用寿命长；
2、具有完善的保护功能:过流、短路、过压、过热、过载等保护及报警功能，确保用电设备的安全性；
3、动态反应速度快:突加负载压降小于1%，反应速度小于2ms；
4、带载能力强，并适用于任何性质的负载，功率器件合理应用，带载能力强，100%负载可连续工作；采用交直交结构，隔离变压器隔离输出，适用于任何性质的负载；
5、输入、输出完全隔离，安全可靠，采用隔离变压器隔离输出，波形纯净稳定，输出安全可靠；
6、三相电源可适应任意不平衡负载，采用交直交结构，三相电源主电路及控制电路按照三套独立的单相电源设计，使三相电源的任何一相都可作为单相电源独立使用，可适应任意不平衡负载：
7、可选配：RS232或RS485通讯
8、可选配彩色触摸屏显示
技术参数
规格 | ANB11-0.5KVA | ANB11-1KVA | ANB11-2KVA | ANB11-3KVA | ANB11-5KVA | ANB31-10KVA | ANB31-15KVA | ANB31-20KVA | ANB31-30KVA | ANB31-45KVA | ANB31-60KVA | ANB31-100KVA | |
容量 | 0.5KVA | 1KVA | 2KVA | 3KVA | 5KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 100KVA | |
电路方式 | IGBT/SPWM脉宽调制方式 正弦波输出 | ||||||||||||
输 入 | 电压 | 单相220V±10% | 三相380V±10% | ||||||||||
相数 | 单相两线/单相三相 | 三相三线/三相四线/三相五线 | |||||||||||
频率 | 50Hz/60Hz±10% | ||||||||||||
输出电压 | 相电压：低档：0-150V，高档：0-300V(单相) | ||||||||||||
输出频率 | 范围：40.0～200.0Hz，调节步幅为0.1Hz；额定：50/60/100/200Hz | ||||||||||||
输出电流 | 高档 | 2.2A | 4.5A | 9A | 13.6A | 22.7A | 45A | 68A | 90A | 136A | 204A | 272A | 455A |
低档 | 4.5A | 9A | 18A | 27.2A | 45.4A | 90A | 136A | 180A | 272A | 409A | 无 | ||
稳压率 | ≤1% | ||||||||||||
频率稳定度 | 定频≤0.01%，调频≤0.1% | ||||||||||||
波形失真度 | THD≤2% | ||||||||||||
反应时间 | ≤2ms | ||||||||||||
效率 | ≥94% | ||||||||||||
显示方式 | 默认数码管显示 彩色触摸屏显示（选配） | ||||||||||||
保护功能 | 完善的过压、过流、过温、过载、短路保护及自动报警 | ||||||||||||
过流保护特性 | 105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。 | ||||||||||||
记忆功能 | 自动记忆上次启动运行参数 | ||||||||||||
预置功能 | 在待机状态时，可预置输出频率、输出电压等参数。 | ||||||||||||
在线调整功能 | 在运行状态时，可通过按键或旋钮在线调整输出电压、输出频率。 | ||||||||||||
通信接口 | RS232或RS485通讯（选配） | ||||||||||||
三相相位差 | 120º±2º | ||||||||||||
动态特性 | 100%突加突卸负载，电压突变≤5%，恢复时间20ms。 | ||||||||||||
绝缘电抗 | 500Vdc 20MΩ | ||||||||||||
耐压绝缘 | 1800Vac/5mA/1分钟 | ||||||||||||
冷却方式 | 智能风冷/强制风冷 | ||||||||||||
工作温度 | -15℃-+45℃ | ||||||||||||
相对湿度 | 0-90%（非凝结状态） | ||||||||||||
海拔高度 | ≤2000m | ||||||||||||
尺寸（宽*深*高mm） | ① | ① | ② | ② | ③ | ④ | ⑤ | ⑥ | ⑥ | ⑦ | ⑦ | ⑧ | |
重量（kg） | 21 | 23 | 40 | 45 | 78 | 100 | 150 | 190 | 260 | 330 | 390 | 520 | |
型号尺寸： | ①440*420*135 | ②440*450*222 | ③350*560*600 | ④400*660*700 | |||||||||
⑤400*780*900 | ⑥450*830*1000 | ⑦520*1260*1370 | ⑧520*1260*1370 | ||||||||||
